Montering av ACO backventil

Vill du skydda din källare från bakvatten från avloppssystemet? Att eftermontera en backventil i ett källarutrymme är oftast enkelt. Här visar vi dig steg för steg hur du installerar en backventil i en befintlig rörledning.


1. Markera längden för backventilen och kontrollera flödesriktningen med hjälp av pilen på backventilen.

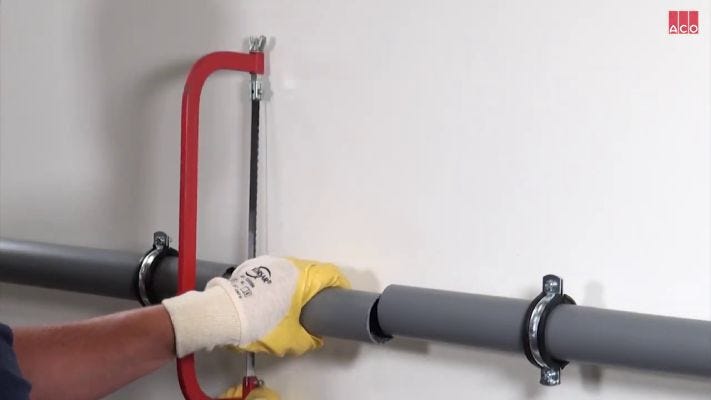

2. Såga bort ett stycke motsvarande backventilens längd.

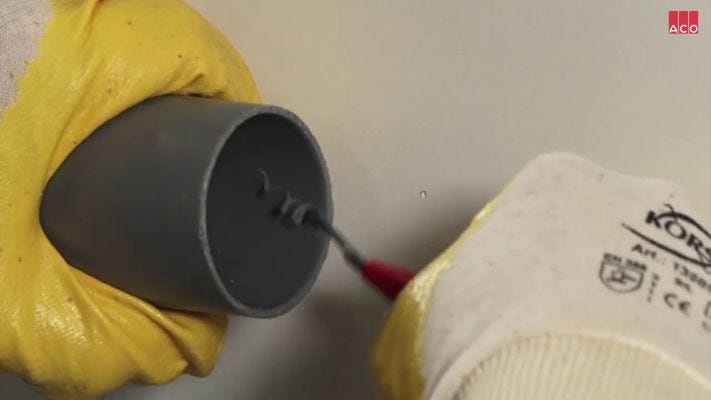

3. Ta bort skarpa kanter för att undvika att tätningarna skadas.

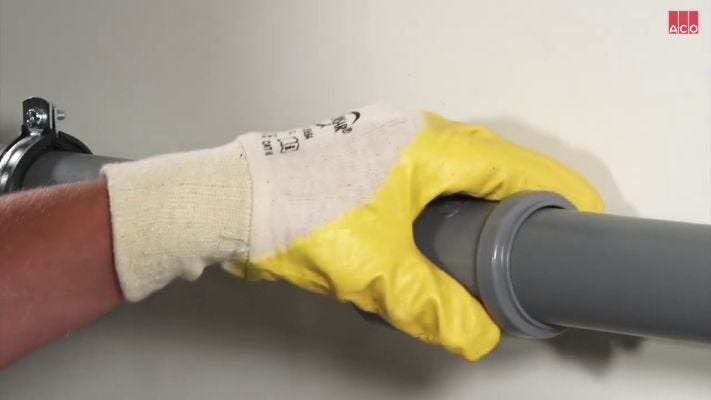

4. För att montera backventilen behöver ett hål förborras. För att markera positionen på väggen måste backventilen och dubbelmuffen förmonteras. Skjut muffen (utan tätningar) över röret.

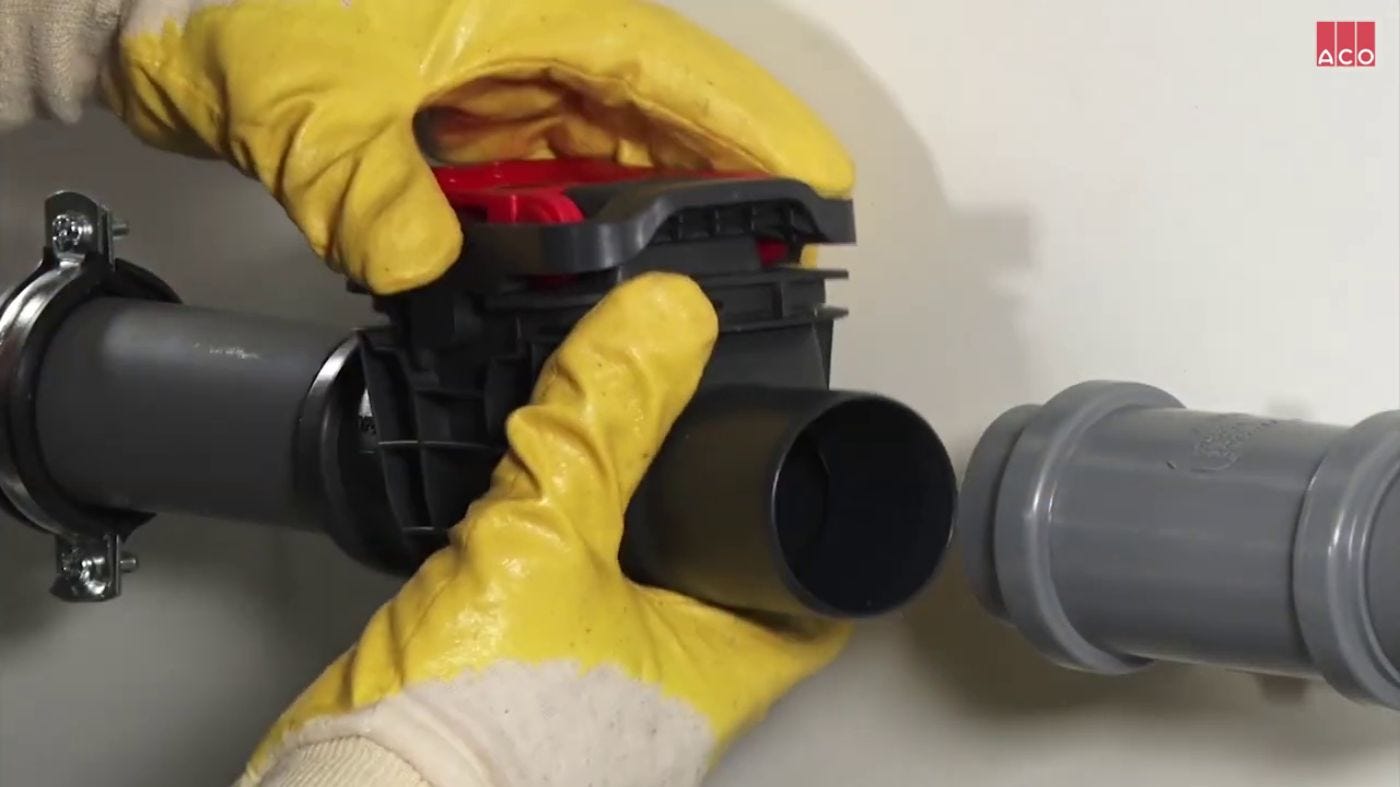

5. Förmontera backventilen provisoriskt utan tätningar och kom ihåg att sätta tillbaka dem innan slutmonteringen.

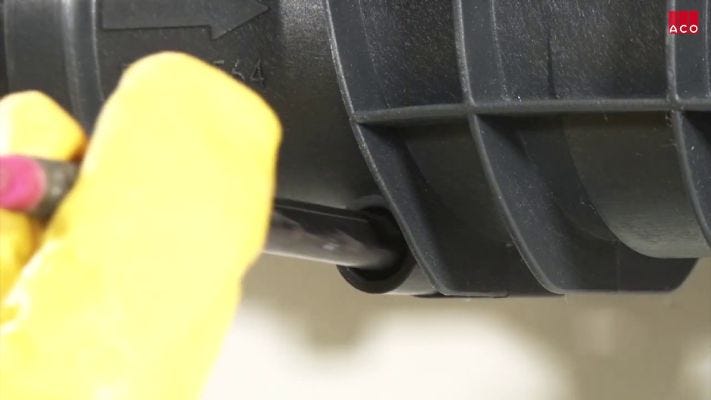

6. Markera punkten på väggen där hålet ska borras.

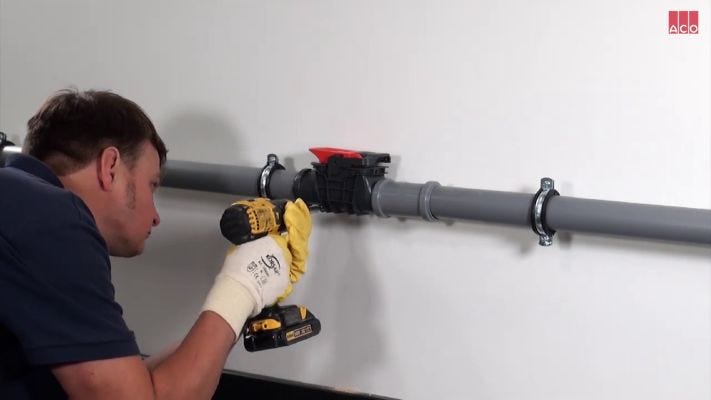

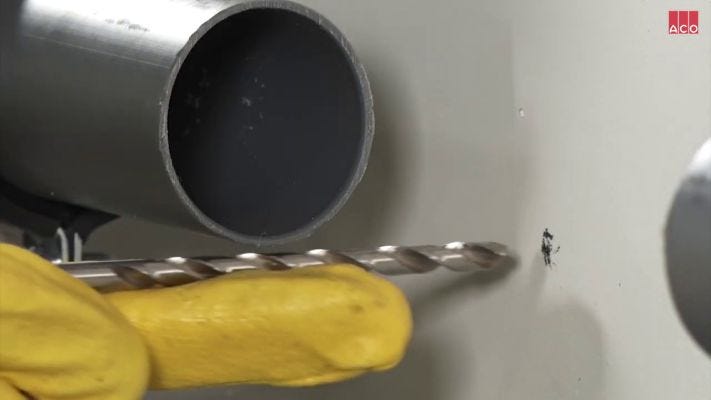

7. Ta bort backventilen och dubbelmuffen och borra ett hål i väggen vid markeringen.

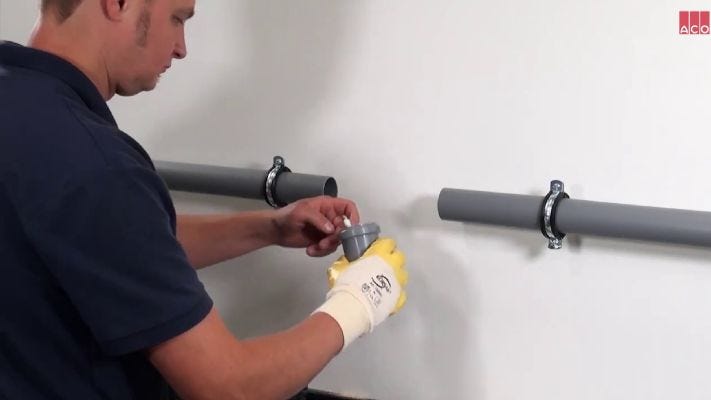

8. För att underlätta den slutliga monteringen, smörj in de invändiga tätningarna i backventilen och dubbelmuffen med smörjfett.

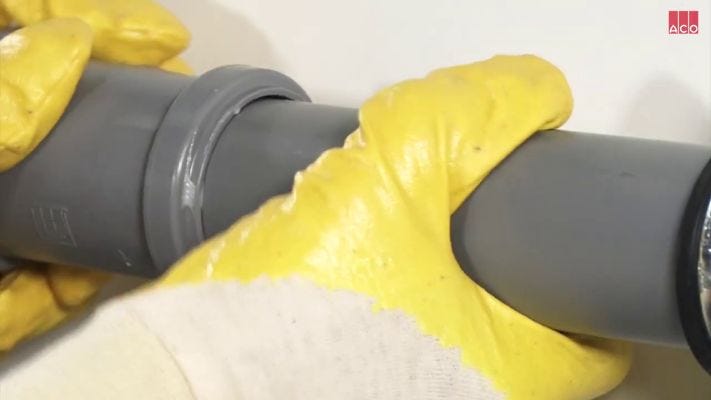

9. Börja med att skjuta på dubbelmuffen.

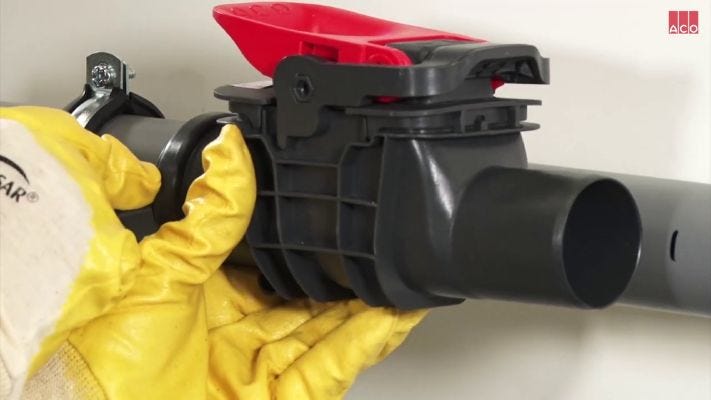

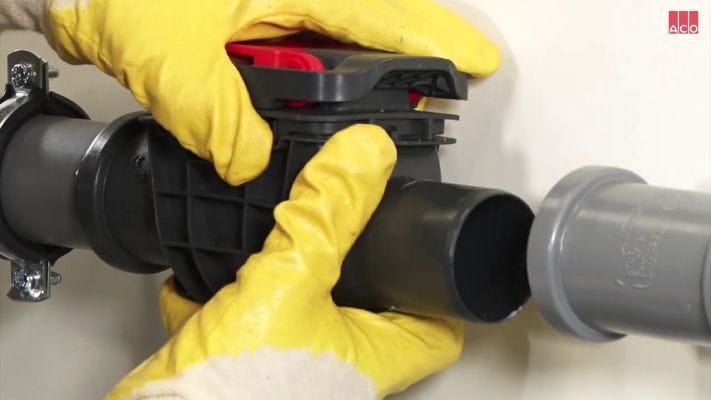

10. Sätt därefter in backventilens inlopp i röret.

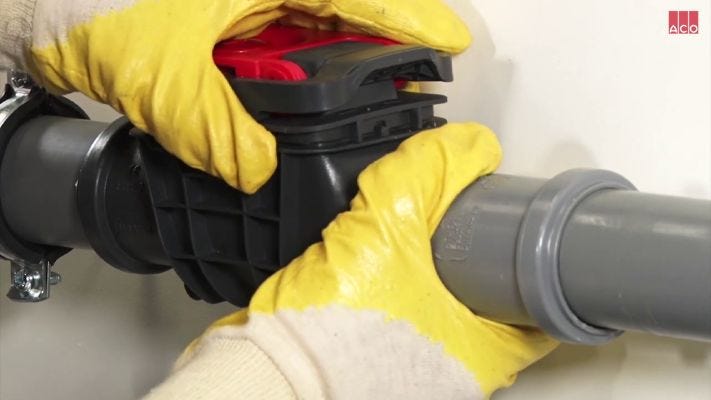

11. Skjut sedan tillbaka dubbelmuffen över utloppssidans muffände.

12. Därefter monteras gängstången.

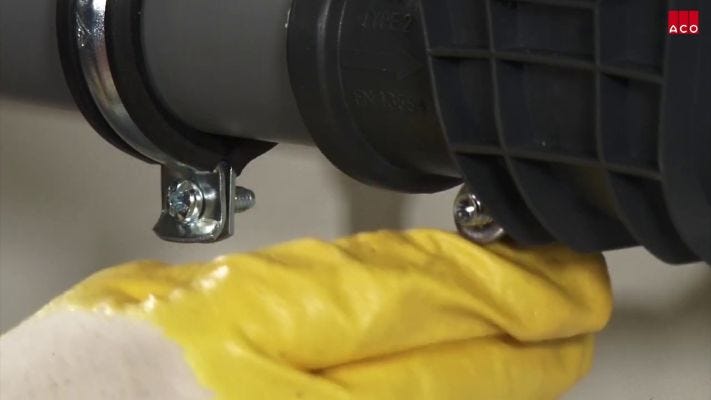

13. Fäst avslutningsvis backventilen med en bricka och mutter.

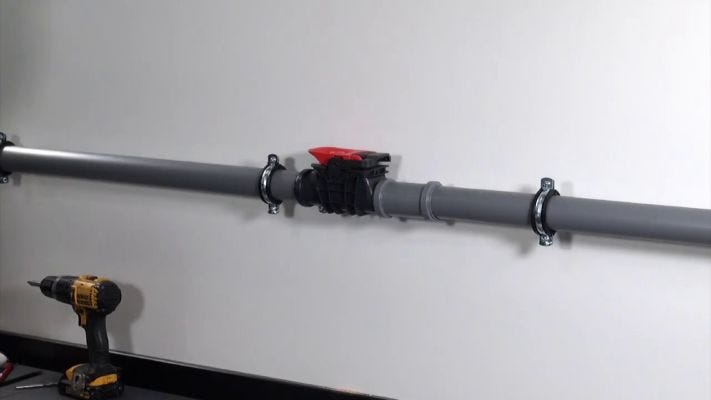

Färdigt!
