ACO Rückstauklappe nachrüsten

Sie möchten Ihren Keller vor Rückstau aus dem öffentlichen Abwasserkanal schützen? Hierfür möchten Sie eine Rückstausicherung installieren? Das Nachrüsten einer Rückstauklappe in einem Kellerraum ist in den meisten Fällen problemlos möglich. Im gezeigten Beispiel wird ein Rückstauverschluss in eine bereits vorhandene, freiliegende Rohrleitung eingebaut. Wir zeigen Ihnen Schritt für Schritt wie das gelingt ...

Achtung: Die Installation einer Rückstauklappe ist nur unter bestimmten Voraussetzungen zulässig. Welche Voraussetzungen das sind und welche Rückstausicherung alternativ installiert werden kann, das erfahren sie in unserem Beitrag: Rückstauklappe oder Hebeanlage - welche Rückstausicherung ist die richtige Wahl für meinen Keller?

Soll eine Rückstauklappe im Revisionsschacht oder in der Bodenplatte nachgerüstet werden? Am Ende des Beitrages finden Sie eine Übersicht der geeigneten ACO Rückstauklappen.

1. Markieren Sie zunächst die Baulänge des Rückstauverschlusses an der Abwasserleitung.

Info! Auf dem Bauteil befindet sich ein Pfeil, welcher die Fließrichtung anzeigt.

2. Trennen Sie mithilfe einer Säge ein Rohrstück aus der bestehenden Abwasserleitung heraus. Die Länge des zu entfernenden Rohrstücks entspricht der Baulänge des Rückstauverschlusses.

3. Anschließend entgraten Sie die Rohrenden. Dies ist wichtig, denn die innenliegenden Rohrdichtungen könnten sonst später beschädigt werden.

4. Für die Befestigung des Rückstauverschlusses, zum Beispiel mit einer Stockschraube, muss ein Loch vorgebohrt werden. Um die Position dafür an der Wand zu markieren, muss der Rückstauverschluss und die Überwurfmuffe vormontiert werden. Dafür schieben Sie die Muffe (ohne Dichtungen) einfach über das Rohr.

5. Nach der Überwurfmuffe wird der Rückstauverschluss provisorisch eingesetzt. Auch hier kann auf die innenliegenden Rohrdichtungen noch verzichtet werden.

Achtung! Nicht vergessen, die Dichtungen vor der endgültigen Montage wieder in den Rückstauverschluss und die Muffe einzusetzen.

6. Führen Sie einen Bleistift durch die Öffnung für die Stockschraube und markieren Sie die Stelle an der Wand wo im nächsten Schritt ein Loch gebohrt wird.

7. Entfernen Sie den Rückstauverschluss und die Überwurfmuffe und bohren Sie an der markierten Stelle ein Loch in die Wand.

8. Um die finale Montage zu erleichtern, werden die innenliegenden Rohrdichtungen des Rückstauverschlusses und der Überschiebmuffe mit Gleitmittel eingeschmiert.

9. Zuerst wird die ablaufseitig zu setzende Überschiebmuffe auf das Ablaufrohr geschoben.

10. Jetzt stecken Sie den Zulauf in das Spitzende der bauseits verlegten Rohrleitungen.

11. Danach ziehen Sie die Überschiebmuffe auf das auslaufseitige Spitzende. Richten Sie den Rückstauverschluss so aus, dass die vorhandene Bohrung für die Stockschraube über der dafür vorgesehenen Öffnung liegt.

12. Abschließend erfolgt die Montage der
Stockschraube. Hierfür ggf. einen passenden Wanddübel verwenden.

13. Final wird zur Befestigung des Rückstauverschlusses mit eine
Unterlegscheibe und eine Mutter montiert.

Alle Rohrleitungen müssen nach den Regeln der Technik spannungsfrei verlegt und bauseitig mit Schellen abgestützt werden.

Sie möchten in Ihrem Keller oder außerhalb des Gebäudes eine Rückstausicherung nachträglich einbauen? Das abzuleitende Wasser ist fäkalienfreies Grauwasser? In diesem Fall eignen sich die Rückstauklappen der ACO Triplex Serie. Sie können wahlweise in einem Revisionsschacht außerhalb des Gebäudes oder eine freiliegende Rohrleitung eingebaut werden. Es besteht auch die Möglichkeit, die Rückstauklappe in ein Abwasserrohr in der Bodenplatte einzubauen. In diesem Fall eignet sich die Rückstauklappe Triplex-K mit Schachtsystem.

Abb.: ACO Triplex

Rückstauklappe für fäkalienfreies Abwasser zum Einbau im Revisionsschacht bzw. Kontrollschacht außerhalb des Gebäudes.

Abb.: ACO Triplex

Rückstauklappe für fäkalienfreies Abwasser zum Einbau in freiliegende Rohrleitungen innerhalb des Gebäudes.

Abb.: ACO Triplex-K mit Schacht

Rückstauklappe für fäkalienfreies Abwasser zum Einbau in die Bodenplatte innerhalb des Gebäudes.

Abb.: ACO Triplex

Rückstauklappe für fäkalienfreies Abwasser zum Einbau im Revisionsschacht bzw. Kontrollschacht ausserhalb des Gebäudes.

Abb.: ACO Triplex

Rückstauklappe für fäkalienfreies Abwasser zum Einbau im Revisionsschacht bzw. Kontrollschacht ausserhalb des Gebäudes.

Abb.: ACO Triplex

lb Rückstauklappe für fäkalienfreies Abwasser zum Einbau im Revisionsschacht bzw. Kontrollschacht ausserhalb des Gebäudes.

Rückstauverschlüsse werden in Rohrleitungen eingebaut und müssen daher passend zur Nennweite bzw. dem inneren Durchmesser des Rohres ausgewählt werden.

ACO bietet die Rückstauklappen der Serie Triplex in fünf Nennweiten an: DN 50 / DN 70 / DN 100 / DN 125 / DN 150

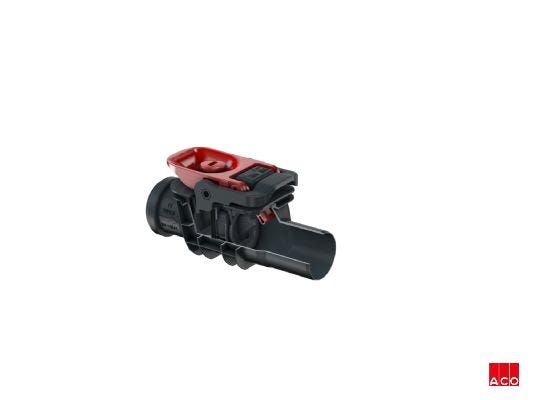

Abb.: ACO Triplex DN 50

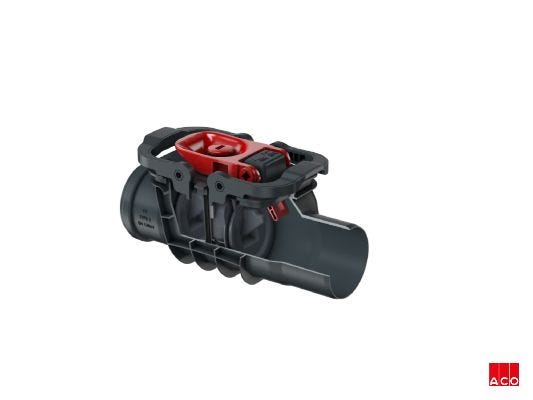

Abb.: ACO Triplex DN 70

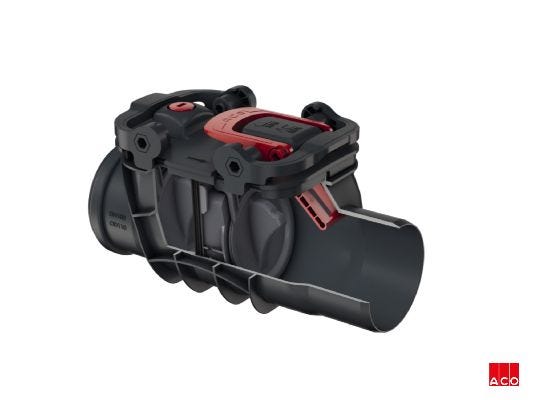

Abb.: ACO Triplex DN 100

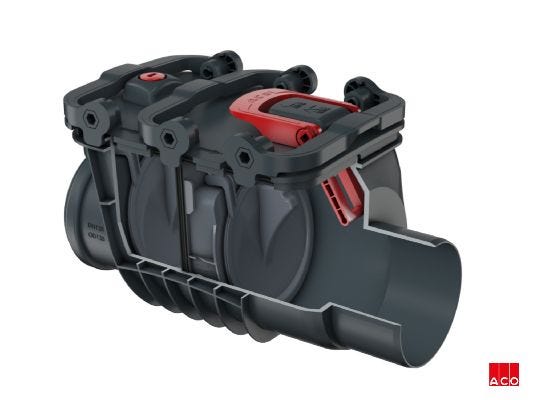

Abb.: ACO Triplex DN 125

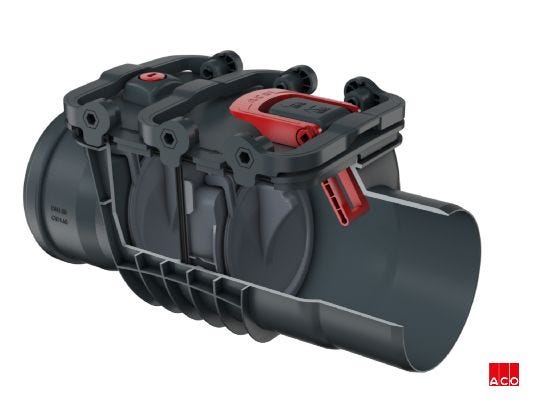

Abb.: ACO Triplex DN 150

Sie möchten eine Rückstausicherung nachträglich einbauen, um ein Gebäude zuverlässig vor Rückstau zu sichern? Das abzuleitende Wasser enthält Fäkalien? Für diesen Fall eignen sie die Rückstauautomaten der ACO Quatrix Serie. Sie verfügen über eine Elekronische Komponente und werden daher umgangssprachlich auch als "elektrische Rückstauklappe" bezeichnet. Rückstauklappen für Fäkalwasser können in freiliegende Rohrleitungen oder in der Bodenplatte verbaut werden.

ACO bietet die Rückstauautomaten für fäkalienhaltiges Abwasser in drei Nennweiten an: DN 100 / DN 125 / DN 150

Abb.: ACO Quatrix Typ 3F

Rückstauautomat für fäkalienhaltiges Abwasser zum Einbau im Revisionsschacht in der Bodenplatte.

Abb.: ACO Quatrix Typ 3F mit Schacht

Rückstauautomat für fäkalienhaltiges Abwasser. Mit eigenem Schachtsystem - zum Einbau in der Bodenplatte.

Üblicherweise werden Rückstausicherungen (z. B. Rückstauklappen, Rückstauautomaten, Hebeanlagen) von Sanitärfachbetrieben eingebaut. Die Rückstausicherungen befinden sich meist innerhalb des Hauses und gehören damit in den Bereich Gebäudeentwässerung bzw. Haustechnik. Als professioneller Verarbeiter ist der Sanitärfachmann mit allen Anforderungen des fachgerechten Einbaus von Rückstausicherungen vertraut. Auch alle benötigten Werkzeuge und Materialien gehören selbstverständlich zu seinem Arbeitswerkzeug.

Rückstausicherungen müssen regelmäßig gewartet werden! Nur so kann sichergestellt werden, dass sie im Falle eines Rückstaus voll funktionsfähig sind und das Gebäude vor Überflutung schützen können. Es liegt in der Verantwortung des Hausbesitzers, die regelmäßige Wartung sicherzustellen und zu dokumentieren. Sprechen Sie hierfür am besten mit der Sanitärfachfirma welche die Installation der Rückstausicherung durchgeführt hat und schließen idealerweise einen Wartungsvertrag ab.
