Rückstauverschlüsse

Im Fokus

Hilfreiche Informationen rund um Hebeanlagen und die Auswahl des korrekten Produktes für Ihre Bedürfnisse.

Rückstauklappe oder Hebeanlage – was brauche ich?
Welcher Rückstauverschluss ist der Richtige?
Kellerablauf mit Rückstauverschluss – ACO Junior

Artikel 1-10 von 23

In absteigender Reihenfolge
  4. ACO Quatrix-K Typ 3F Fäkalien-Rückstauautomat mit Schacht
    ACO Quatrix-K Typ 3F Fäkalien-Rückstauautomat mit Schacht
    • Quatrix Rückstauautomat aus Kunststoff mit Schachtsystem mit zwei Rückstauklappen, einem manuellen und einem automatischen Notverschluss
    • Nennweite DN 100-150
    • Nur 71 cm Montageöffnung ohne Gegengefälle
    • Typ 3F entsprechend DIN EN 13564
    • Zum Einbau in die Bodenplatte mit tagwasserdichter Wendeplatte für Fliesen- oder Kunststoffabdeckung
    • Messsystem mit Drucksensor im Gehäuse erleichtert das Verlegen der Steuerleitung und sorgt für störungsfreien Betrieb
    ACO Richtpreis
    Ab 2.635,80 €
    Zum Produkt
    Zur Vergleichsliste hinzufügen
    ACO Richtpreis
    Ab 2.635,80 €
    Zum Produkt
    Zur Vergleichsliste hinzufügen
  5. ACO Triplex Typ 0 Einfachrückstauverschluss mit 1 Rückstauklappe
    ACO Triplex Typ 0 Einfachrückstauverschluss mit 1 Rückstauklappe
    • Triplex Typ 0 Einfachrückstauverschluss aus Kunststoff mit einer Rückstauklappe
    • Für Regenwassernutzungsanlagen
    • Große Reinigungs- und Wartungsöffnung für werkzeugfreie Wartung
    • Typ 0 entsprechend DIN EN 13564
    • Mit Schnellverschluss für Deckelverriegelung
    • Nachrüstbar zu Rückstauverschlüssen bis zu Triplex Typ 2



    Dieser Einfachrückstauverschluss hat einen eingeschränkten Einsatzbereich (siehe Informationen).

    Zum Schutz bei Rückstau in Kellerräumen empfiehlt sich üblicherweise die Verwendung einer Hebeanlage.

    ACO Richtpreis
    Ab 138,23 €
    Zum Produkt
    Zur Vergleichsliste hinzufügen
    ACO Richtpreis
    Ab 138,23 €
    Zum Produkt
    Zur Vergleichsliste hinzufügen
  6. ACO Triplex-K Typ 0 Einfachrückstauverschluss mit Schacht mit 1 Rückstauklappe
    ACO Triplex-K Typ 0 Einfachrückstauverschluss mit Schacht mit 1 Rückstauklappe
    • Triplex Typ 0 Einfachrückstauverschluss aus Kunststoff mit einer Rückstauklappe
    • Für Regenwassernutzungsanlagen
    • Nur 71 cm Montageöffnung ohne Gegengefälle
    • Typ 0 entsprechend DIN EN 13564
    • Zum Einbau in die Bodenplatte mit befliesbarem Deckel
    • Nachrüstbar zu Rückstauverschlüssen bis zu Triplex Typ 3F



    Dieser Einfachrückstauverschluss hat einen eingeschränkten Einsatzbereich (siehe Informationen).

    Zum Schutz bei Rückstau in Kellerräumen empfiehlt sich üblicherweise die Verwendung einer Hebeanlage.

    ACO Richtpreis
    Ab 537,21 €
    Zum Produkt
    Zur Vergleichsliste hinzufügen
    ACO Richtpreis
    Ab 537,21 €
    Zum Produkt
    Zur Vergleichsliste hinzufügen
  7. ACO Triplex Typ 1 Einfachrückstauverschluss mit 1 Rückstauklappe und Notverschluss
    ACO Triplex Typ 1 Einfachrückstauverschluss mit 1 Rückstauklappe und Notverschluss
    • Triplex Typ 1 Einfachrückstauverschluss aus Kunststoff mit einer Rückstauklappe und manuellem Notverschluss
    • Für Regenwassernutzungsanlagen
    • Große Reinigungs- und Wartungsöffnung für werkzeugfreie Wartung
    • Typ 1 entsprechend DIN EN 13564
    • Mit Schnellverschluss für Deckelverriegelung
    • Nachrüstbar zu Rückstauverschlüssen bis zu Triplex Typ 2



    Dieser Einfachrückstauverschluss hat einen eingeschränkten Einsatzbereich (siehe Informationen).

    Zum Schutz bei Rückstau in Kellerräumen empfiehlt sich üblicherweise die Verwendung einer Hebeanlage.

    ACO Richtpreis
    Ab 226,98 €
    Zum Produkt
    Zur Vergleichsliste hinzufügen
    ACO Richtpreis
    Ab 226,98 €
    Zum Produkt
    Zur Vergleichsliste hinzufügen
  8. ACO Triplex-K Typ 1 Einfachrückstauverschluss mit Schacht mit 1 Rückstauklappe und Notverschluss
    ACO Triplex-K Typ 1 Einfachrückstauverschluss mit Schacht mit 1 Rückstauklappe und Notverschluss
    • Triplex Typ 1 Einfachrückstauverschluss aus Kunststoff mit einer Rückstauklappe und manuellem Notverschluss
    • Für Regenwassernutzungsanlagen
    • Nur 71 cm Montageöffnung ohne Gegengefälle
    • Typ 1 entsprechend DIN EN 13564
    • Zum Einbau in die Bodenplatte mit befliesbarem Deckel
    • Nachrüstbar zu Rückstauverschlüssen bis zu Triplex Typ 3F



    Dieser Einfachrückstauverschluss hat einen eingeschränkten Einsatzbereich (siehe Informationen).

    Zum Schutz bei Rückstau in Kellerräumen empfiehlt sich üblicherweise die Verwendung einer Hebeanlage.

    ACO Richtpreis
    Ab 627,27 €
    Zum Produkt
    Zur Vergleichsliste hinzufügen
    ACO Richtpreis
    Ab 627,27 €
    Zum Produkt
    Zur Vergleichsliste hinzufügen
Seite
pro Seite
Filter
Filter
Abwasserart Grauwasser:
Fäkalienfreies Abwasser aus Dusche, Waschbecken oder Waschmaschinen

Schwarzwasser:
Fäkalienhaltiges Abwasser aus Toiletten

Regenwasser:
Unbelastetes Wasser aus Regenwassernutzungsanlagen
Betrieb Reinigungsrohr:
Ermöglicht den Zugang zur Abwasserleitung, um Inspektions- und Wartungsarbeiten durchführen zu können.

Passiv:
Rückstauverschlüsse ohne Stromanschluss, mit manueller Pendelklappe. Geeignet für Grauwasser und Regenwasser.

Automatisch:
Rückstauverschlüsse mit Stromanschlusss und automatischer Pendelklappe.
Geeignet für Schwarzwasser.
Mit Schachtsystem Mit Schachtsystem:
Für den Einbau in die Bodenplatte

Ohne Schachtsystem: Für den Einbau in freiliegende Rohrleitungen
Nennweite in mm
Produktfamilie
Notverschluss über einen Notverschluss kann die Rückstauklappe manuell verriegelt werden. Bei längerer Abwesenheit (z.B. Urlaub) empfiehlt es sich, diesen Notverschluss zu betätigen und nach der Rückkehr die Klappe wieder zu entriegeln
Anzahl Rückstauklappen

Mehr Infos zu Rückstauverschlüssen

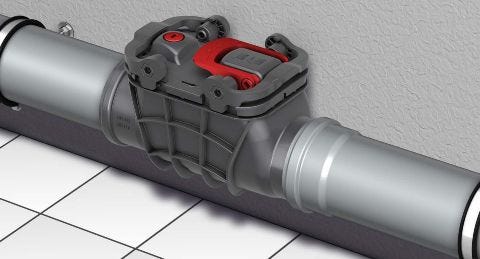

Wozu braucht man einen Rückstauverschluss?

Ein Rückstauverschluss ist Bauteil, welches in Rohrleitungen eingebaut werden kann, die in die Kanalisation führen. Alle Räume, welche sich unterhalb der Rückstauebene befinden und über einen Wasseranschluss verfügen, müssen gegen Rückstau gesichert werden. Der Rückstauverschluss, auch Rückstauklappe genannt, besitzt eine oder mehrere Pendelklappen, welche dafür sorgen, dass das Abwasser nur in eine Richtung fließen kann. Die betreffende Rohrleitung wird mit einem Rückstauventil vor hochdrückendem Abwasser aus dem öffentlichen Kanal und der Keller vor Schäden durch Rückstau geschützt.

Welche Voraussetzungen gibt es für den Einbau von Rückstauverschlüssen und was gibt es sonst Wichtiges zu beachten? Erfahren Sie mehr über dieses Thema in unserem Artikel: „Was ist ein Rückstauverschluss?“.

Was ist eine Rückstauklappe?

Eine Rückstauklappe ist eine Art von Ventil, welches im Falle eines Rückstaus verhindert, dass Wasser aus dem Kanal zurück in das Haus gedrückt wird. Diese Art Rückstausicherung wird in die Rohrleitung eingebaut, welche das zu entwässernde Gerät mit dem Kanal verbindet. Eine oder mehrere Pendelklappen im Rückstauverschluss sorgen dann dafür, dass das Wasser nur in eine Richtung – in Richtung des Kanals – fließen kann. Wenn es dann zu einem Rückstau in der Kanalisation kommt, schließen die Klappen im Rückstauverschluss sich und verhindern, dass das Abwasser zurück ins Gebäude fließen kann. Rückstauventile können somit vor einer durch Rückstau verursachten Überflutung im Keller schützen.

Wann wird eine Rückstauklappe benötigt?

Eine Rückstauklappe muss immer dann eingebaut, wenn sich ein zu entwässerndes Gerät im Keller bzw. unterhalb der Rückstauebene befindet und das Abwasser über ein natürliches Gefälle zum Kanal abgeleitet werden soll. Dabei kann entweder eine Rückstauklappe für freiliegende Rohrleitungen oder ein Rückstauverschluss mit Schachtsystem, welcher in den Boden eingebaut wird, gewählt werden.

Welche Rückstauklappe ist die Richtige?

Die Verwendung von Rückstauklappen ist laut DIN EN 13564 auf ein kleines Einsatzgebiet begrenzt. Ob eine Rückstauklappe eingesetzt werden kann, hängt unter anderem davon ab, welche Art von Abwasser abgeleitet werden soll. Für Grauwasser (fäkalienfrei) wird ein Rückstauverschluss mit zwei Rückstauklappen benötigt. Für Keller mit WC, in denen Schwarzwasser (fäkalienhaltig) abgeleitet werden soll wird ein Rückstauautomat eingesetzt, z. B. der ACO Quatrix.

Grundsätzlich kann eine Rückstauklappe nur eingesetzt werden, sofern der Keller ein natürliches Gefälle zum öffentlichen Kanal aufweist. Nach Norm ist grundsätzlich immer eine Hebeanlage einzubauen. Es ist daher vor der Installation sorgfältig zu prüfen, ob bauseitig die Vorraussetzungen zum Einbau einer Rückstauklappe gegeben sind.

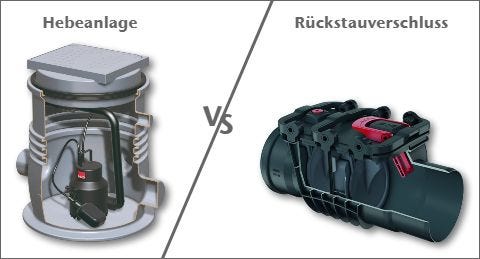

Um zu entscheiden, ob eine Rückstauklappe oder eine Hebeanlage verbaut werden sollte, haben wir beide Systeme zur Rückstausicherung miteinander verglichen. Hier weiterlesen >>

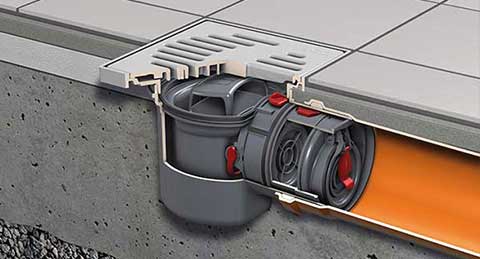

Bodenablauf mit Rückstauklappe

Als zusätzlicher Schutz vor Wasserschäden im Keller kann ein Bodenablauf im Keller eingebaut werden. Diese Kellerabläufe leiten Wasser, das sich sonst auf dem Kellerboden ansammeln würde in die Kanalisation ab. Was ein Kellerablauf ist und welche Variante über eine Rückstauklappe verfügt, erfahren Sie hier.>>
