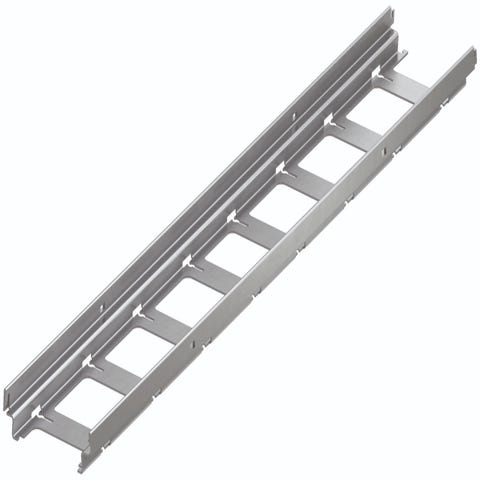

ACO Frameline Rahmen für Fassadenrinnen-Roste Edelstahl für Fassadenentwässerung

Auf Lager
Nur %1 übrig
Artikelnummer
CFR106

ACO Richtpreis

Preis auf Anfrage
Ab 79,66 € Normalpreis 93,71 €
Kurzbeschreibung
  • Rahmen (Frame) für Fassadenrinnen Roste aus Edelstahl
  • Muss aufgeständert werden. Füße bitte separat bestellen
  • Länge Rinnenkörper 500 oder 1000 mm
  • Baubreite 100, 130, 155 oder 200 mm
  • Besonders geeignet für aufgeständerte Beläge und Betonfertigteile
  • Geeignet für den Einsatz gemäß Flachdachrichtlinie
  • Schnelles Verlegen durch Klickverbindung



Sie benötigen zusätzlich ...
Für die Höhenverstellbarkeit benötigen Sie zusätzlich mindestens 4 Füße pro Frameline.
Jeder Typ der Höhenverstellung ermöglicht ein unterschiedliches Höhenverstellbarkeitsniveau für die Frameline:
  • Typ 1: 60 - 80 mm
  • Typ 2: 80 - 100 mm
  • Typ 3: 100 - 120 mm
Details
Wählen Sie eine Variante aus um mehr Details zu sehen - hier
Loading
Informationen

ACO Frameline Fassadenentwässerungssystem

Einsatzbereiche

Die ACO Frameline aus Edelstahl wurde eigens für den Einsatz an aufgeständerten Bodenbelägen und für Fertigteile entwickelt. Die Besonderheit dieses Fassadenentwässerungssystems ist, dass es sich nur um einen Rahmen (Frame) für Fassadenrinnen-Roste handelt, die Frameline besitzt also keinen geschlossenen Rinnenboden. Sofern Sie ein Fassadenentwässerungssystem mit geschlossenem Rinnenboden einsetzen möchten, dann wählen Sie bitte die Frameline C (C steht für "channel" also Rinnenkörper). Die Frameline eignet sich ideal für die Realisierung von barrierefreien Türkonstruktionen an Bodenbelägen auf Stelzlagern oder bei Fertigteilen auf bspw. Balkonen, Dachterrassen oder Laubengängen. So kann die Stufenhöhe zwischen Tür und Außenfläche gemäß Flachdachrichtlinie mit Einsatz der Frameline verringert werden.

Eigenschaften der Fassadenrinne

Für den Einbau der Frameline muss sie aufgeständert werden. Das bedeutet, dass Füße zur Höhenverstellung (mindestens 4 Stück pro Frameline) ganz einfach angebracht werden. Zur Erhöhung der Tragfähigkeit können weitere Stellfüße eingesetzt werden. Ein Versetzen der Stellfüße an eine andere Position ist einfach möglich. Diese ermöglichen dann - je nach Typ der Höhenverstellung - eine Höhenverstellbarkeit von 60-120 mm. Dadurch ist die Konstruktion mit der Frameline ideal an den anliegenden Bodenbelag anpassbar.

Verarbeitung und Anschluss

In der Verarbeitung können die Rinnenkörper des Frameline Fassadenrinnenrahmens dank einer Klickverbindung ganz einfach miteinander verbunden werden.

Abdeckroste

Verschiedene Rostdesigns sorgen dafür, dass die Fassadenrinne sich auch optisch ideal in das Gesamtbild einfügt.
