Schlitzaufsatz oder Abdeckrost - beide Systeme im Vergleich!


Sie möchten auf Ihren Außenanlagen eine Lösung für das kontrollierte Abführen von Niederschlagswasser installieren? Sie sind unsicher, ob eine Entwässerungsrinne kombiniert mit einem schmalen Schlitzaufsatz oder einem Abdeckrost mit regulärer Breite die richtige Wahl ist? In diesem Beitrag gehen wir auf Unterschiede in der Optik, dem Einbau und der Entwässerungsleistung ein.
So finden Sie die Entwässerungslösung, welche zu Ihrem Projekt passt.
Schlitzaufsatz oder Abdeckrost - optische Unterschiede
Entwässerungsrinnen sind nicht nur funktional, sondern stellen auch ein wichtiges gestalterisches Element für Außenflächen dar. Hierfür bietet ACO eine große Auswahl an optisch besonders ansprechenden Entwässerungslösungen für Auffahrt, Terrasse und Wege. Insbesondere die Abdeckungen aus Edelstahl sind hierfür beliebt. Wir haben die wichtigsten optischen Unterschiede gegenübergestellt ...
Schlitzaufsatz
Der Schlitzaufsatz hat eine besonders schlanke Form. Der sichtbare Teil ist schmaler als der darunterliegende Rinnenkörper. So wird eine besonders unauffällige Entwässerung von Außenanlagen ermöglicht.


Abb: Schlitzaufsatz für Rinnenkörper
- Schlitzaufsatz für Entwässerungsrinnen
- Ansichtsbreite: ca. 1 cm
- Besonders unauffällige Entwässerung
- Erhältlich in: Edelstahl, Kunststoff und verzinktem Stahl
- Begehbar und befahrbar
Abdeckrost
Der Abdeckrost ist genauso breit wie der darunterliegende Rinnenkörper. Es können große Mengen von Niederschlagswasser einlaufen. So wird eine besonders effektive Entwässerung von Außenanlagen ermöglicht.


Abb: Abdeckrost für Rinnenkörper
- Abdeckrost für Entwässerungsrinnen
- Ansichtsbreite: ca. 10 cm
- Besonders effiziente Entwässerung
- Erhältlich in: Edelstahl, Kunststoff, verzinktem Stahl und Gusseisen
- Begehbar und befahrbar
Unterschiede in der Bauart
Wieso ist eine Schlitzrinne bzw. eine Rinne mit Schlitzaufsatz eigentlich so schmal? Und kann sie effizient das Wasser ableiten? Für eine zuverlässige Entwässerung bei gleichzeitig besonders dezenter Optik wurde eine Rinnenabdeckung mit L-förmiger Bauart entwickelt. Einfach gesagt wird eine verschlankte Abdeckung auf eine normalbreite Rinne gesetzt. Hierdurch gelingt eine besonders schmale Ansichtsbreite bei gleichzeitig guter Entwässerungsleistung. Die folgenden Abbildungen zeigen einen Rinnenkörper in Kombination mit einer Schlitzrinne bzw. einem Abdeckrost mit regulärer Breite ...
Schlitzaufsatz - schmal
Der Schlitzaufsatz wird auf die Entwässerungsrinne gesetzt. Wie in der Abbildung zu sehen ist, "verschließt" der Schlitzaufsatz den größten Teil der Rinnenöffnung. Übrig bleibt ein schmaler Schlitz, in welchen das abzuleitende Oberflächenwasser einläuft, bevor es über den Rinnenkörper abfließt.


Abb: Euroline Rinne mit Schlitzaufsatz
Abdeckrost - reguläre Breite
Der Abdeckrost in regulärer Breite ermöglicht einen Einlauf von Oberflächenwasser über die gesamte Breite des Rostes. Dies ist relevant bei Flächen mit hohem Entwässerungsbedarf bzw. wenn große Mengen Wasser abgeleitet werden sollen.


Abb: Euroline Rinne mit Abdeckrost
Unterschiede bei dem Einbau
Die Installation einer Entwässerungsrinne mit Schlitzaufsatz unterscheidet sich im Hinblick auf die notwendige Einbautiefe. Der Rinnenkörper wird bei dieser Kombination ca. 10 cm tiefer im Boden verbaut als bei einer Entwässerungsrinne mit Abdeckrost (reguläre Breite). Die folgenden Bilder verdeutlichen das Prinzip ...
Schlitzaufsatz
Um die Funktion der Schlitzrinne bzw. des Schlitzaufsatzes auf dem Rinnenkörper besser zu verstehen, lohnt sich ein Blick "unter die Erde" bzw. unter das Pflaster. Es wird deutlich, dass der Bodenbelag direkt an den Schlitzaufsatz angearbeitet wird. Der Rinnenkörper wird dementsprechend tiefer im Boden versenkt.


Abb: Bildliche Darstellung Schlitzaufsatz
Abdeckrost
Soll als Abdeckung des Rinnenkörpers ein Rost in Standardbreite verwendet werden? Dann wird zunächst der Rinnenkörper verlegt und anschließend der Bodenbelag direkt an den Rinnenkörper angearbeitet.


Abb: Bildliche Darstellung Abdeckrost
Funktionale Unterschiede - Entwässerungsleistung
Entwässerungsrinnen sind notwendig, um Niederschlagswasser sicher abzuleiten und Ihre Außenflächen vor Überschwemmungen und Pfützenbildung zu schützen. Während sich Entwässerungsrinnen in Kombination mit Abdeckrosten (Standardbreite) eignen, um große Mengen von Niederschlagswasser abzuleiten, ist die Entwässerungskapazität bei Rinnenkörpern in Kombination mit Schlitzaufsätzen etwas geringer. Für beide Varianten gilt: Die Neigung bzw. das Gefälle der zu entwässernden Fläche sollte max. 5 % betragen. Ist das Gelände zu steil, dann kann es passieren, das Wasser insbesondere bei Starkregen über den Einlauf hinweg läuft.
Schlitzaufsatz
Der Querschnitt der Einbausituation zeigt, dass die Einlaufbreite des Schlitzaufsatzes mit ca. 1 cm. deutlich geringer ist als die Einlaufbreite des Abdeckrostes in regulärer Breite.


Abb: Schematische Darstellung Schlitzaufsatz
Abdeckrost
Die Einlaufbreite bzw. der Einlaufquerschnitt des Abdeckrostes mit regulärer Breite beträgt ca. 10 cm. So können große Mengen Wasser in sehr kurzer Zeit aufgenommen und abgeleitet werden.


Abb: Schematische Darstellung Abdeckrost
Gut zu wissen ...
Der Einlaufquerschnitt ist ein Wert, welcher Aufschluss darüber gibt, wie effizient eine Entwässerungsrinne das Oberflächenwasser abführen kann. Je höher der Wert, desto mehr & schneller kann Wasser durch die Abdeckung in die Rinne fließen und abgeleitet werden. Der Einlaufquerschnitt einer Rinnenabdeckung ergibt sich aus der Summe aller Wassereintrittsflächen. Der Wert des Einlaufquerschnittes wird in Quadratzentimeter pro Meter angegeben (cm²/m).
Der Einlaufquerschnitt ist ein hilfreicher Wert, um zu entscheiden, ob eine schmale oder eine breitere Rinnenabdeckung die richtige Wahl ist.
Einlaufquerschnitte im Vergleich

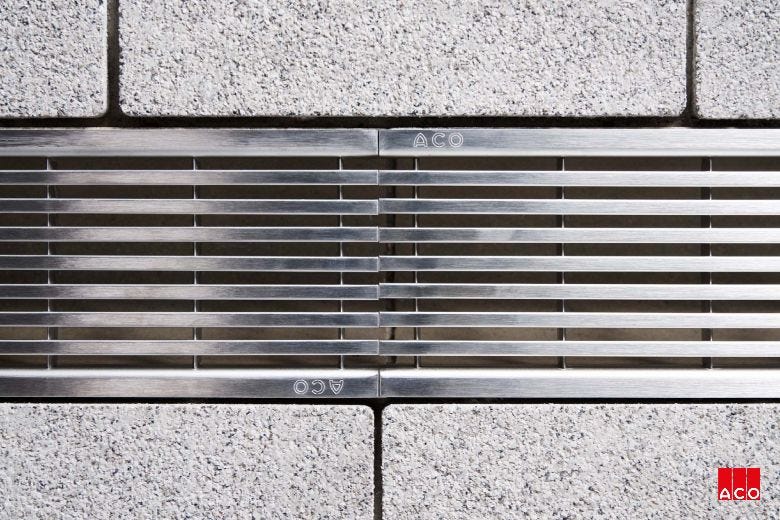

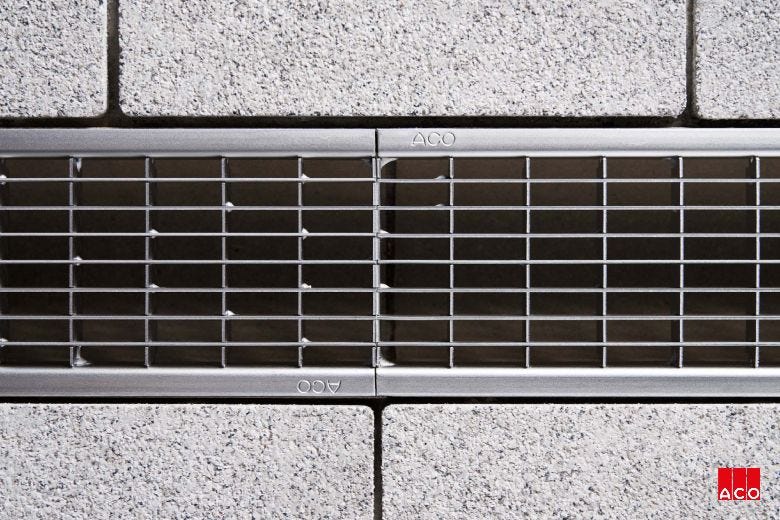

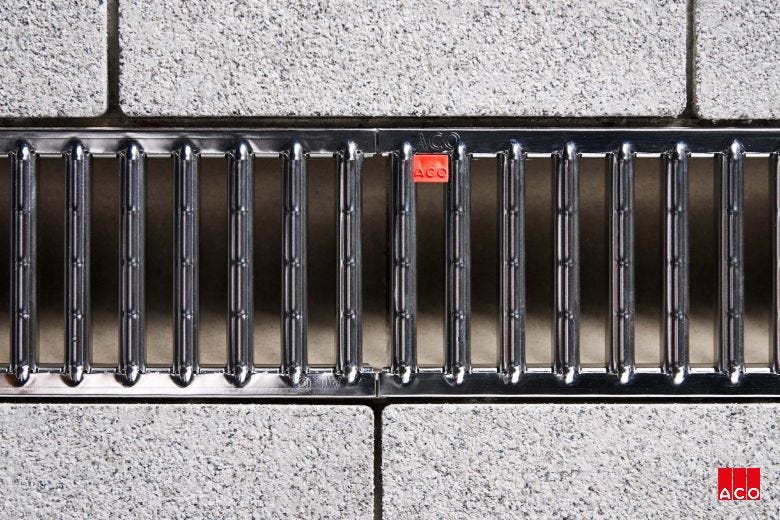

Neben der Breite und der Länge einer Abdeckung spielt auch dessen Form eine Rolle. So ergeben sich bei Abdeckungen mit viel Wassereintrittsmöglichkeiten entsprechend höhere Werte für die Entwässerungsleistung. Zur Veranschaulichung zeigen wir hier einige Beispiele ...
Funktionale Unterschiede - Reinigung
Entwässerungsrinnen sollten regelmäßig von Verunreinigungen befreit werden, um ein zuverlässiges Ableiten des Wassers über den Rinnenkörper zu gewährleisten. Während die Abdeckroste zur Reinigung der Rinne einfach abgehoben werden, erfolgt der Zugang zur Rinne bei den Schlitzaufsätzen über ein sogenanntes Revisionselement.
Es empfiehlt sich, die Entwässerungsrinne mit einem Einlaufkasten zu kombinieren. Das Element "Einlaufkasten" hat eine Länge von 500 mm und wird mit einem Abdeckrost oder einem Schlitzaufsatz (bzw. Revisionselement) komplettiert.
Entwässerungsrinne mit Schlitzaufsatz
Die Entwässerungsrinne mit Schlitzaufsatz wird über ein sogenanntes "Revisionselement" zugänglich gemacht. Es wird mit zwei Rosthaken entfernt. Anschließend wird die Rinne z. B. mit einem Schlauch oder Hochdruckreiniger gespült.


Entwässerungsrinne mit Abdeckrost
Der Abdeckrost wird mit einem Rosthaken von der Rinne gehoben. Nun kann vorhandenes Laub oder Schmutz ganz einfach mit Handfeger und Schaufel entfernt werden.


Revisionselement
Das Revisionselement dient der Reinigung und Wartung von Entwässerungsrinnen mit Schlitzrahmen. Das Befüllen mit einem Bodenbelag z. B. Pflaster lässt das Revisionselement optisch mit dem umgebenden Bodenbelag "verschmelzen"


Einlaufkasten
Der Einlaufkasten verfügt über einen integrierten Schlammeimer. Darin sammeln sich z. B. Blätter und verhindern ein Verstopfen des Anschlusses. Das KG-Rohr (Kanalgrundrohr) kann direkt an den Einlaufkasten angeschlossen werden und verbindet die Entwässerungsrinne bzw. den Einlaufkasten mit der Grundleitung.


Welche ACO Rinne passt zum meinem Rost?

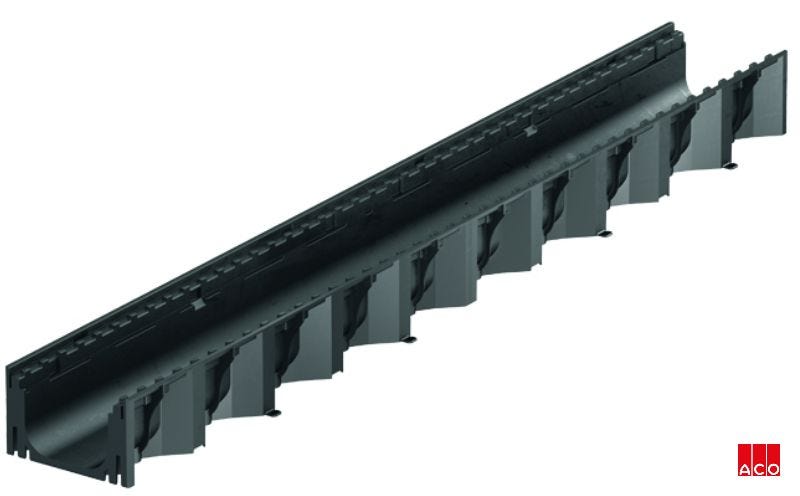

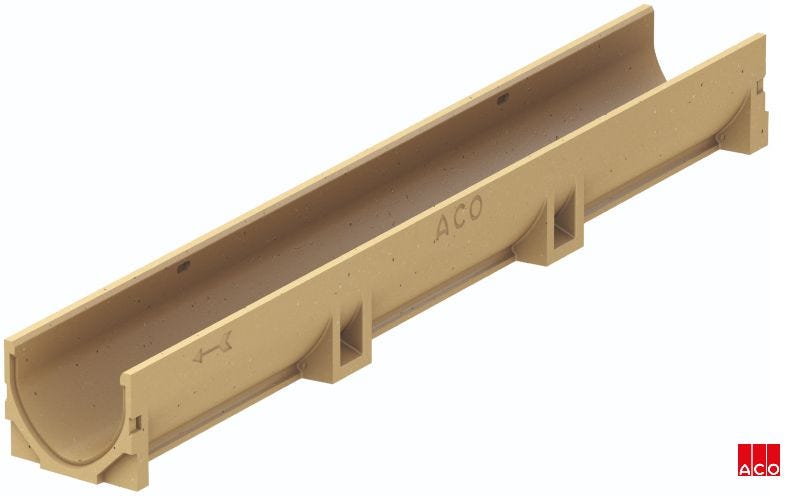

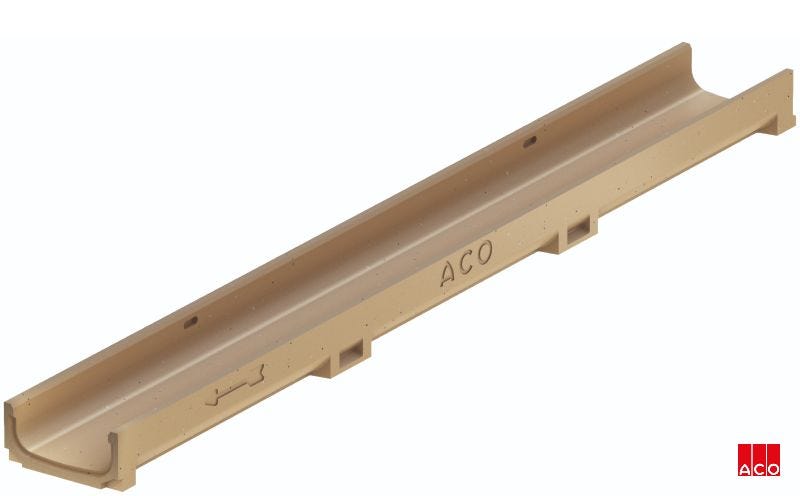

Die ACO Schlitzaufsätze können mit der Euroline kombiniert werden. Die ACO Abdeckroste mit regulärer Breite können mit der Euroline, Euroline 60 (Flachrinne) und der Hexaline kombiniert werden.
Begehbare oder befahrbare Entwässerungsrinne?
Ob die Kombination aus Rinnenkörper und Abdeckung PKW-befahrbar ist, richtet sich nach der Klasse der Abdeckung. Wollen Sie eine PKW-befahrbare Entwässerungslösung installieren, so ist zu der Rinne ein PKW-befahrbarer Abdeckrost zu wählen.
Für eine begehbare Entwässerungslösung eignen sich die begehbaren Abdeckroste.
